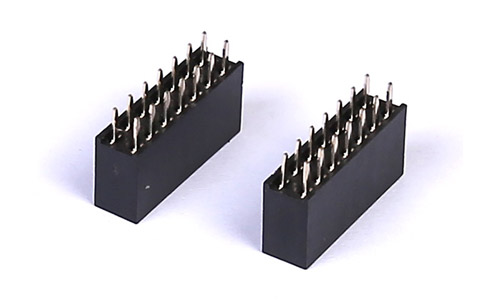

排针排母生产时需要注意哪些事项

[ 2019-08-21 ]

排针排母虽小,但是起着连接世界的作用。电子整机设备都是排针排母起的桥梁纽带作用。所以,小小的排针排母设计时,需要考虑到方方面面因素。

















高保持力的表面贴设计:对于FPC连接器产品,普遍认为板上的保持力很差。难道表面贴端接的PCB保持力就要比通孔端接低吗?答案是:不一定。通过设计改良是可以有效改善PCB 的保持力的。如果将焊接支架、表面贴引脚的洞口(微孔)、大焊垫三个方面叠加就可以提高保持力。其实就连I/O FPC连接器也能够采用表面贴引脚。这可以形象地比喻成“落地生根”。

双杆设计思路:形象地讲,双杆设计可谓“一箭双雕”。优化端子设计适应高速信号传输,提供了更高的定向公差。在电感、电容、阻抗等方面的比较,双杆端子比盒型端子构造为高速应用而缩小,并优化以达到最小的间断性。双杆设计允许多个排针排母在一块电路板上而没有插拔或短路问题,单个FPC连接器上无需有大量的信号。双杆简单的走线可节省空间,使排针排母更小化,焊接引脚的检测得以简单化

装配过程无坳弯引脚设计:弯角的直接冲压,冲压端子可避免弯曲过程引起的毛细裂缝,确保了完整的机电连接。引脚共面性100%,控制至公差±0.05mm,100% 的表贴引脚共面性检测确保电路板装配过程的可靠性,确保了良好的焊接,提高产品优良率、降低了成本。并提高直角FPC连接器的牢固性,防止排针排母由于操作不当而遭损坏,用“牢不可破”来形容非常贴切。
